Vicky 2K312015 预应力混凝土施工技术
一、预应力筋及管道
（一）预应力筋
（1）预应力混凝土结构所采用预应力筋的质量应符合现行国家标准《预应力混凝土用钢丝》GB/T 5223-2002、《预应力混 凝土用钢绞线》GB/T 5224-2014、《无粘结预应力钢绞线》 JG161-2004 等规范的规定（你特么不用去管这标准那标准的，记不住）。

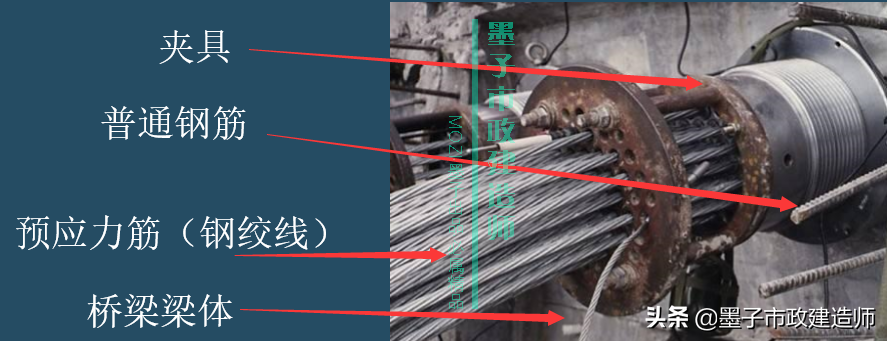

▼预应力筋
每批钢丝、钢绞线、钢筋应由
①同一牌号、②同一规格、③同一生产工艺
的产品组成。

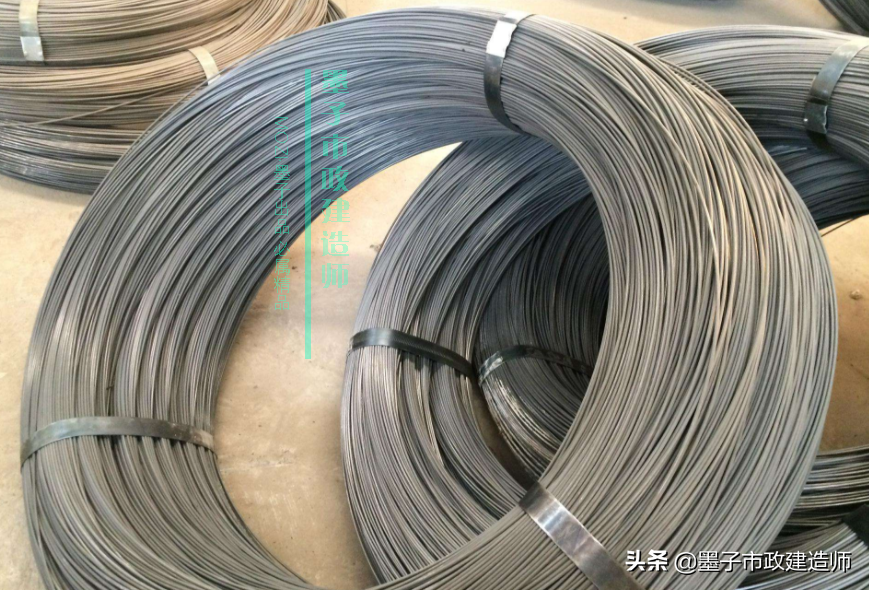

▼钢丝

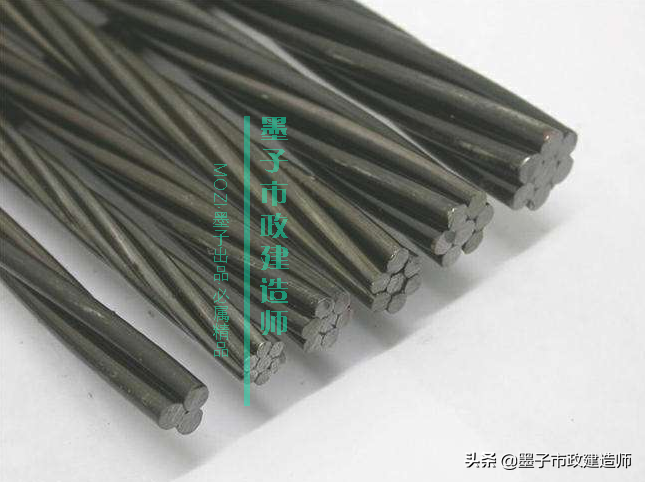

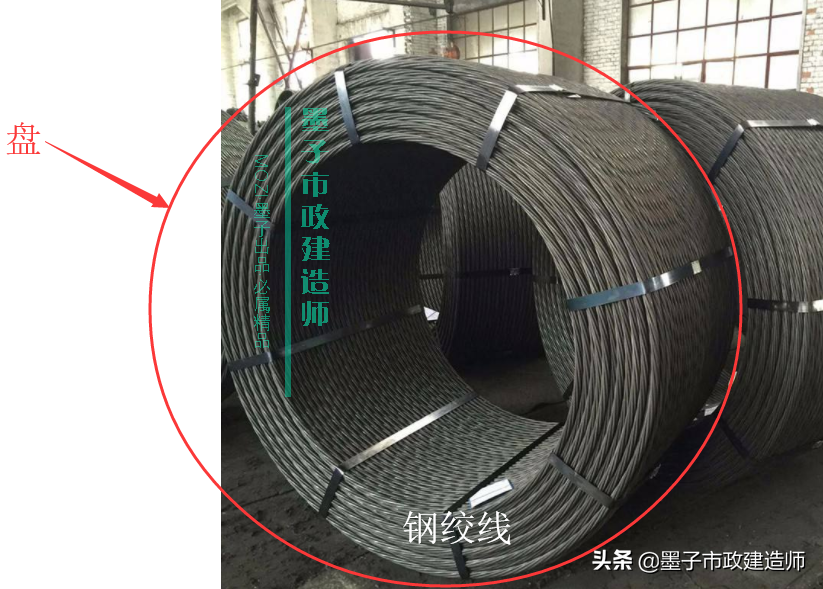

▼钢绞线

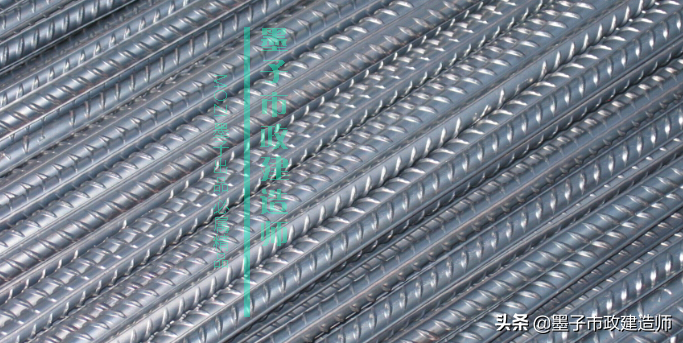

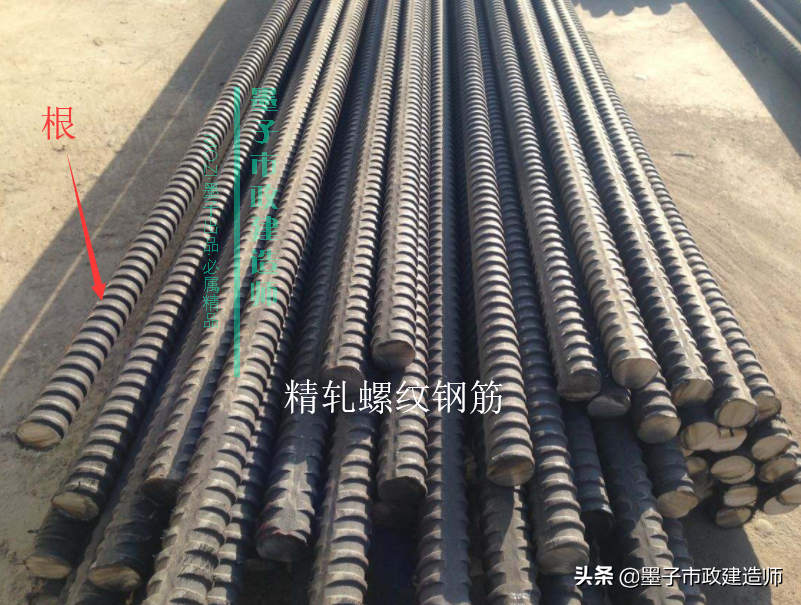

▼钢筋
（2）新产品及进口材料的质量应符合相应现行国家标准的规定。
（3）预应力筋进场时，应对其质量①
证明文件、②包装、③标志和④规格（口诀：正规保镖）
进行检验，并应符合下列规定：
▼正规保镖（想想我们的帅哥吴彦祖）
(1)
钢丝
——检验每批重量不得大于
60t;

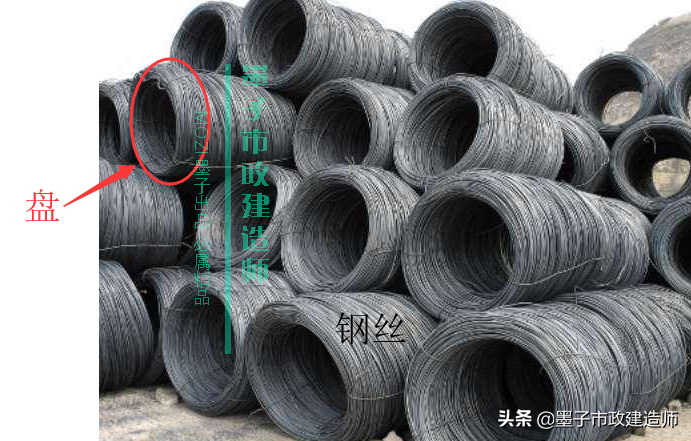

逐盘进行
形状、尺寸和表面质量
检查。 从检查合格的钢丝中抽查
3盘
，任取一端取样进行
力学性能试验
。 试验结果有一项不合格则该盘钢丝报废，并从同批次未试验过的钢丝盘中取
双倍 数量
的试样进行该不合格项的复验。如仍有一项不合格，应逐
盘验收
，合格者接收。
（意思是如果检验后，不合格概率大，那么就一盘一盘验收）
▼钢丝
(2)
钢绞线
——检验每批重量不得大于
60t
;逐盘
进行形状、尺寸和表面质量
检查从每 批钢绞线中任取
3盘
，并从每盘所选的钢绞线端部正常部位截取一根试 样，进行
力学性能试验
。 如每批少于
3盘
，应
全数检验
。 检验结果如有一项不合格时，则不合格盘报废，并再从该批未试验过的钢绞线 中取
双倍数量
的试样进行该不合格项的复验。如仍有一项不合格，应
逐盘验收
， 合格者 接收。
（意思与钢丝一致，如果检验后，不合格概率大，那么就一盘一盘验收）
▼钢绞线
(3)
精轧螺纹钢筋
——检验每批重量不得大于
60t
;对其表面质量应逐根进行
外观检 查
，外观检查合格后每批中任选
2根钢筋
截取试件进行拉伸试验。试验结果有一项不合格，则取
双倍数量
的试样重做试验。如仍 有一项不合格，则
该批钢筋为不合格
。
（钢筋要求高，两次不合格就报废，不像钢丝和钢绞线那样一盘一盘查）
▼钢筋
（4）预应力筋必须
保持清洁
。在存放、搬运、施工操作过程中应避免机械损伤和有害的锈蚀。如长时间存放，必须安排
定期的外观检查
。
（5）存放的
仓库
应干燥、防潮、通风良好、无腐蚀气体和介质。存放在
室外
时不得直接堆放在地面上，
必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月
（即半年，注意区别水泥的存放，水泥是三个月）。

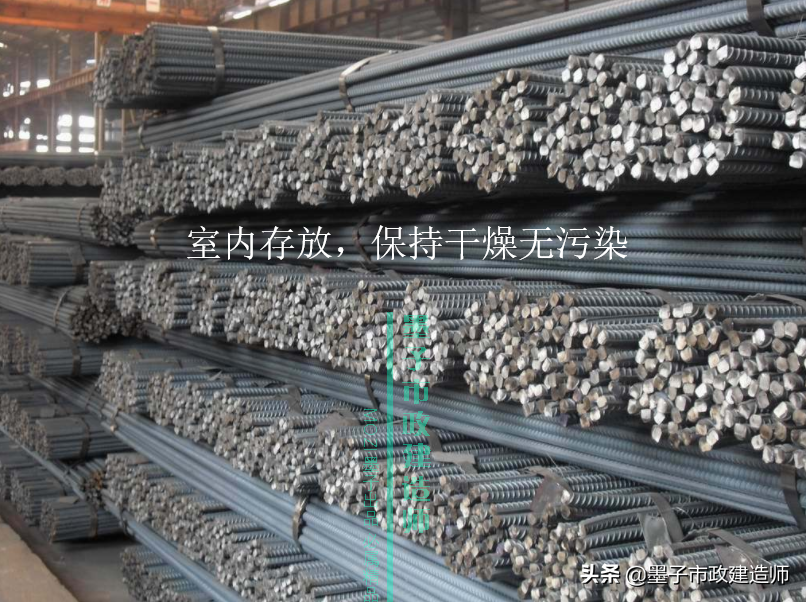

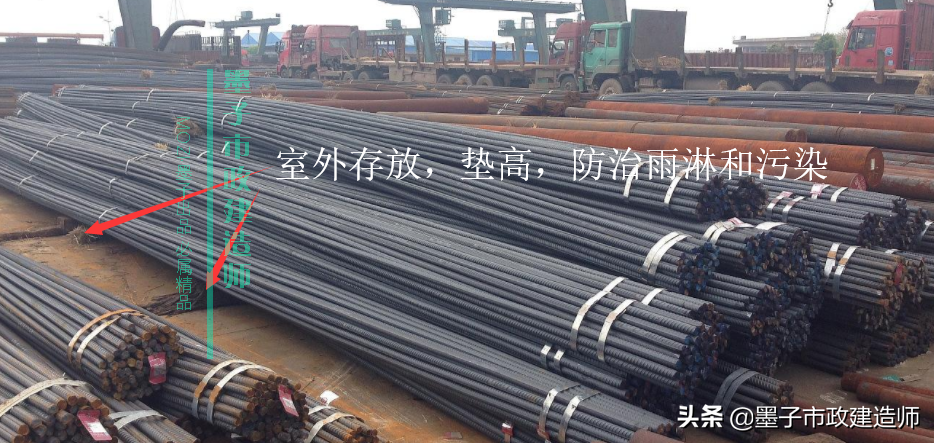

▼钢筋室内存放
▼钢筋室外存放
（6）预应力筋的制作：
1）预应力筋
下料长度
应通过计算确定，计算时应考虑结构的
①孔道长度
或
台座长度
、
②锚夹具长度、③千斤顶长度、④焊接接头或镦头预留量，⑤冷拉伸长值、⑥弹性回缩值、⑦张拉伸长值⑦外露长度
等因素
。
▼预应力筋下料考虑的因素（此图横着看）
2）预应力筋宜使用
砂轮锯
或
切断机
切断，
不得采用电弧切割
。
▼砂轮锯

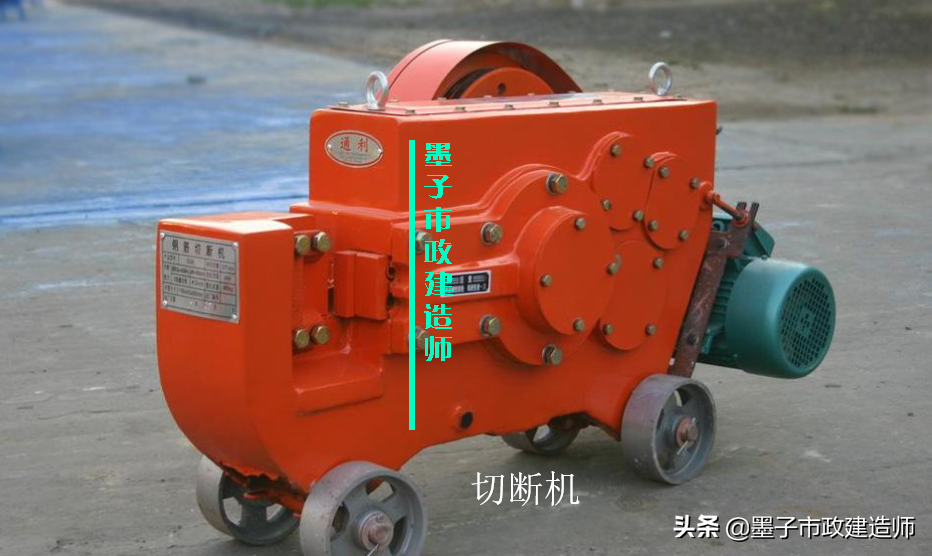

▼切割机

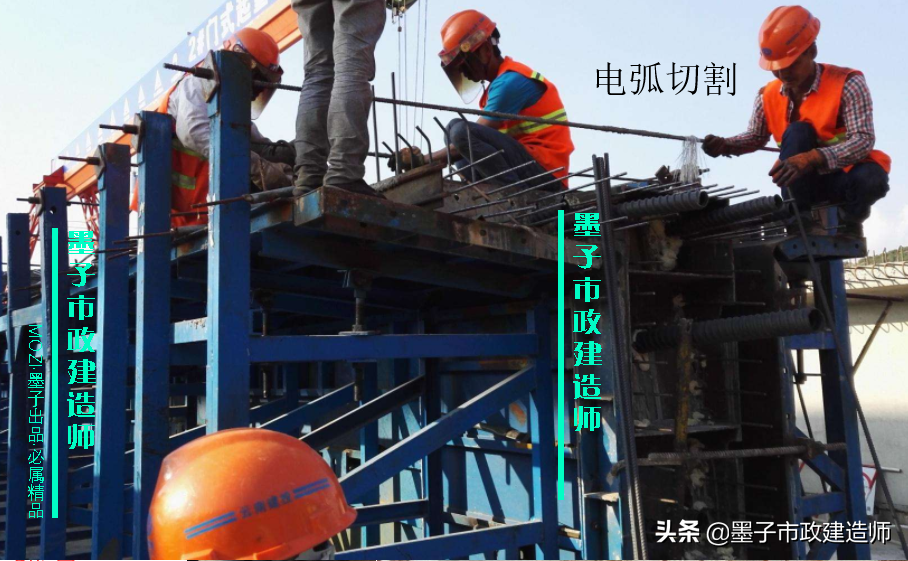

▼电弧切
3）预应力筋采用
镦头锚固
时，
钢丝类：
高强钢丝
宜采用
液压冷镦
；
冷拔低碳钢丝
可采用
冷冲镦粗
（上面两个记住高压低冲）
；
钢筋类：
钢筋宜采用
电热镦粗
，但HRB500级钢筋镦粗后应进行电热处理。
冷拉钢筋端头的镦粗及热处理工作，应在钢筋冷拉之前进行，否则应对镦头
逐个
进行张拉检查，检查时的
控制应力应不小于钢筋冷拉时的控制应力
。
4）预应力筋由多根钢丝或钢绞线组成时，在同束预应力钢筋内，应采用
强度相等
的预应力钢材。编束时，应逐根梳理直顺不扭转，绑扎牢固（用

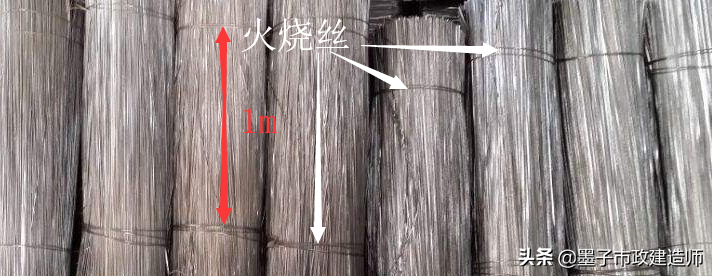

火烧丝绑扎
，每隔
1m一道
），不得互相缠绕。
▼火烧丝绑扎
编束后的钢丝和钢绞线应按
编号分类存放
。钢丝和钢绞线束移
运时支点
距离不得大于
3m
，端部悬出长度不得大于
1. 5m
。

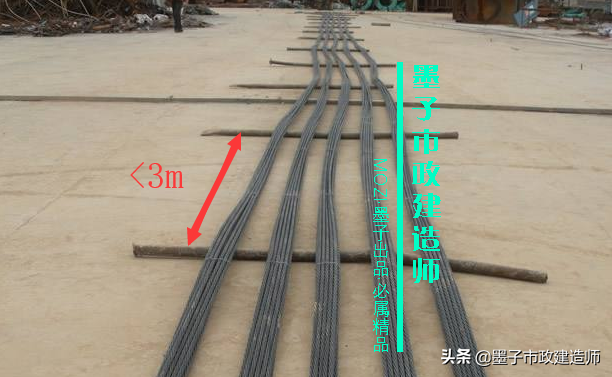

▼支点距离
（二）管道与孔道
（1）
后张有粘结预应力
混凝土结构中，预应力筋的孔道一般由浇筑在混凝土中的
刚性或半刚性管道
构成。

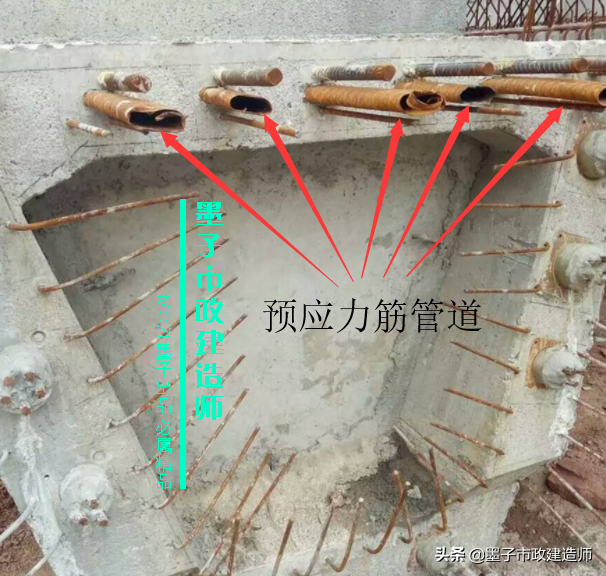

▼预应力管道位置
一般工程可由
①钢管抽芯、②胶管抽芯
或
③金属伸缩套管抽芯
预留孔道。
浇筑在混凝土中的管道应具有足够
强度和刚度
，
不允许
有
漏浆
现象，且能按要求
传递粘结力
。
（2）常用管道为

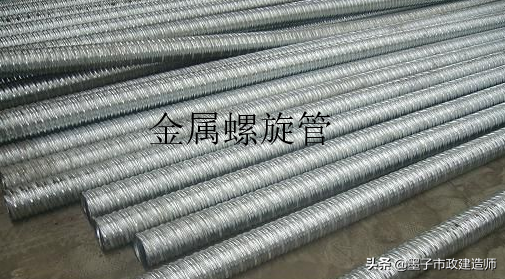

金属螺旋管
或
塑料（化学建材）波纹管
。管道应内壁光滑，可弯曲成适当的形状而不出现卷曲或被压扁。金属螺旋管的性能应符合国家现行标准《预应力混凝土用金属波纹管》JG 225—2007的规定，塑料管性能应符合现行行标《预应力混凝土桥 梁用塑料波纹管》JT/T 529—2016的规定。

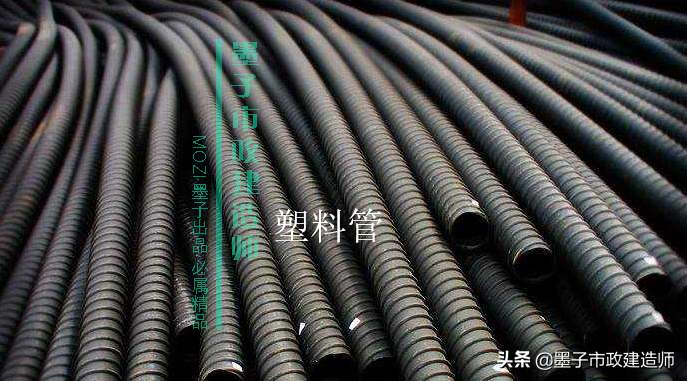

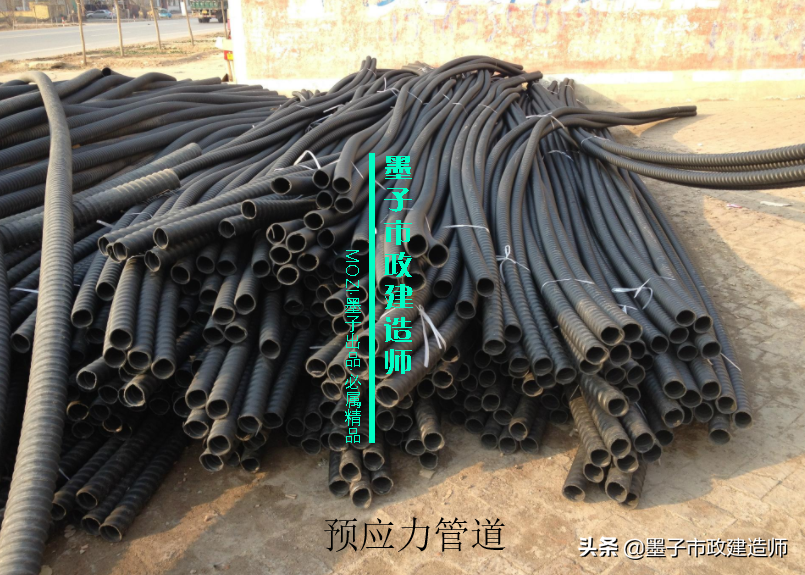

▼塑料波纹管
（3）管道的检验：
1）管道进场时，应检査
出厂合格证
和
质量保证书
，核对其
类别、型号、规格及数量
， 应对
外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗及抗弯曲渗漏
等进行检验。 检验方法应按有关规范、标准进行。
2）管道按批进行检验。
金属螺旋管：
每批由
同一生产厂家，同一批钢带所制作
的产品组成
（也就是说来源要一致，才能保证性能一致）
，累计
半年
或
50000m
生产量为
一批
。
▼金属螺旋管
塑料管：
每批由
同配方、同工艺、同设备稳定连续生产
的产品组成，每批数量不应超过
10000m
。
▼塑料管
（4）管（孔）道的其他要求：
1）在桥梁的某些特殊部位，设计无要求时，可采用符合要求的
平滑钢管
或
高密度聚乙烯管
，其管壁厚不得
小于2mm（脚趾甲厚度）
。
2）管道的内横截面积至少应是预应力筋净截面积的
2.0倍
。不足这一面积时，应通过试验验证其可否进行
正常压浆
作业。
超长钢束
的管道也应通过试验确定其面积比。
▼孔道
二、锚具和连接器

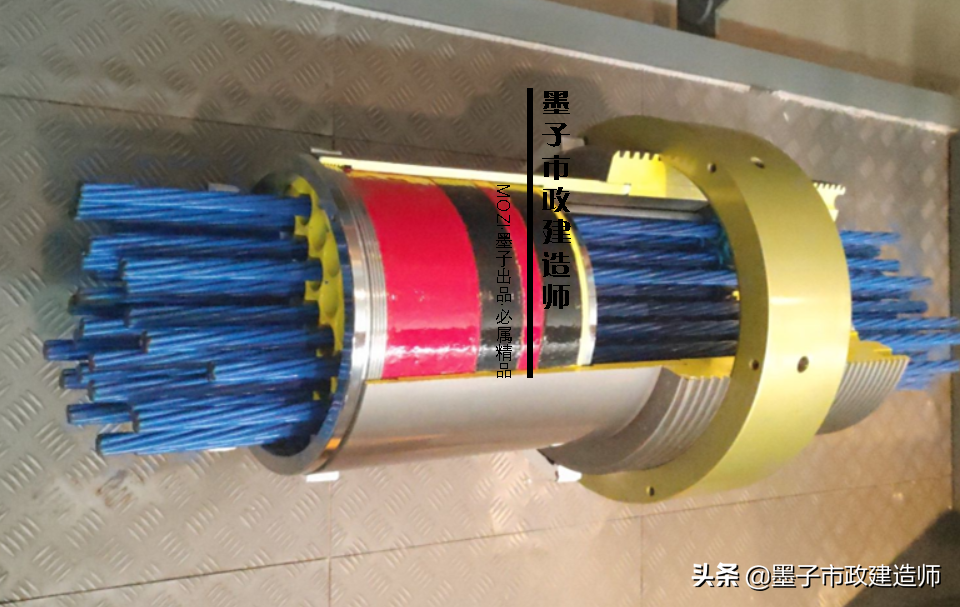

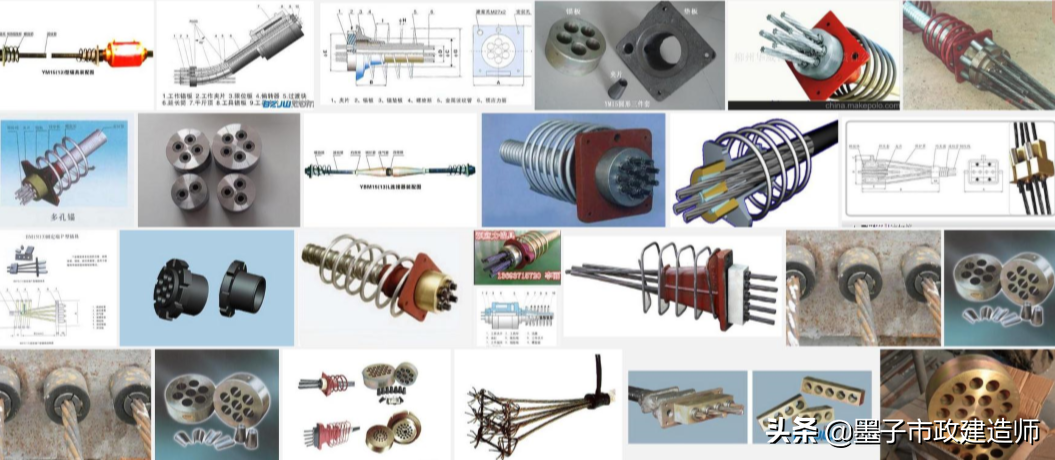

▼锚具
▼锚具类别
▼夹片位置
▼锚具
(一)基本要求

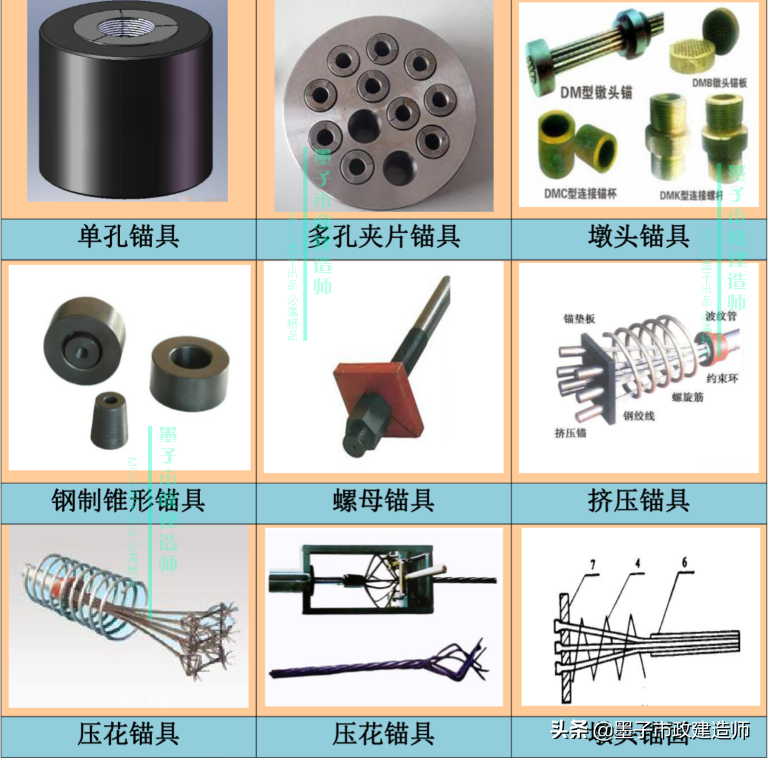

(1)后张预应力锚具和连接器按照锚固方式不同，可分为
夹片式(单孔和多孔夹片 锚具)、
支承式(辙头锚具、螺、母锚具)、
握裹式(挤压锚具、压花锚具)和
组合式(热 铸锚具、冷铸锚具)。
★墨师兄口诀：假肢租我
▼假肢租我，联想赵本山小品《卖拐》
(2)预应力锚具、 夹具和连接器应具有
可靠的锚固性能、足够的承载能力
和
良好的适用性
，并应符合现行国家标准《预应力筋用锚具、夹具和连接器~ GB/T 14370-2015 和《预应力筋用锚具、 夹具和连接器应用技术规程~ JGJ 85-2010 的规定。

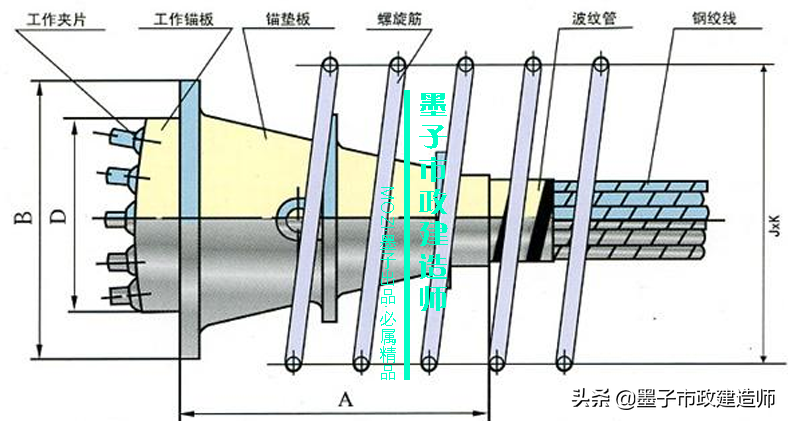

▼锚具位置
(3)适用于高强度预应力筋的锚具(或连接器) ，也可以用于较低强度的预应力 筋;仅能适用于低强度预应力筋的锚具(或连接器) ，不得用于高强度预应力筋。
(4)锚具应满足
①分级张拉、②补张拉和③放松预应力
的要求。 锚固多根预应力筋的锚 具，除应有整束张拉的性能外，尚
宜具有单根张拉
的可能性。
(5)用于后张法的连接器，必须符合锚具的性能要求。
(6)当锚具下的锚垫板要求采用喇叭管时，
喇叭管宜选用钢制或铸铁产品
。锚垫板应设置足够的
螺旋钢筋或网状分布钢筋
。
(7)
锚垫板
与预应力筋(或孔道)在锚固区及其附近应
相互垂直
。 后张构件锚垫板上宜设
灌浆孔
。

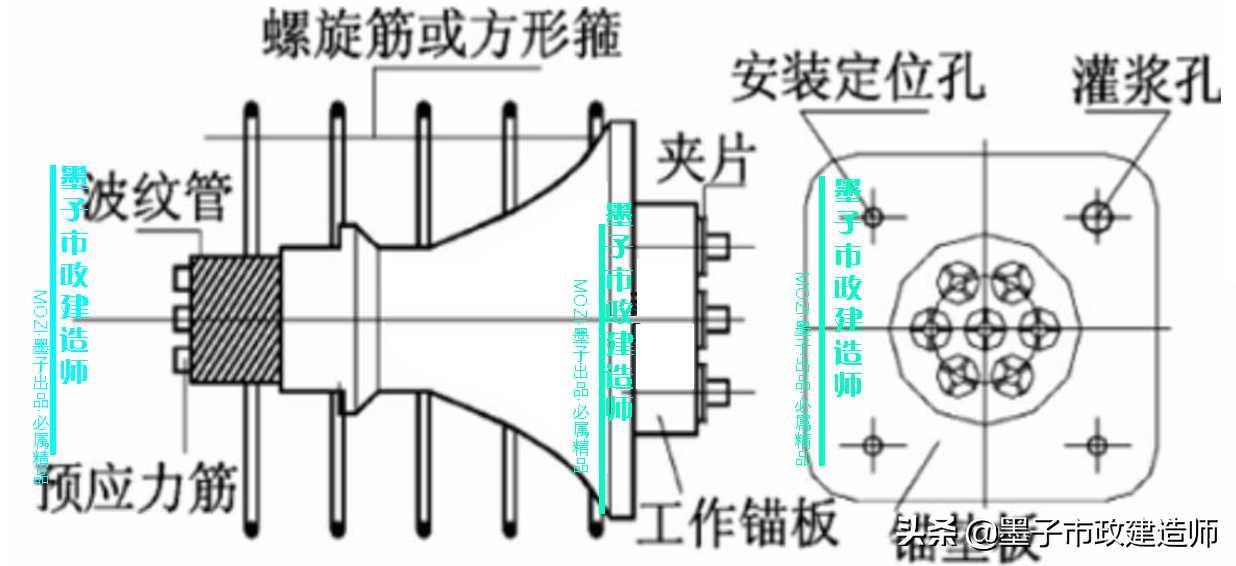

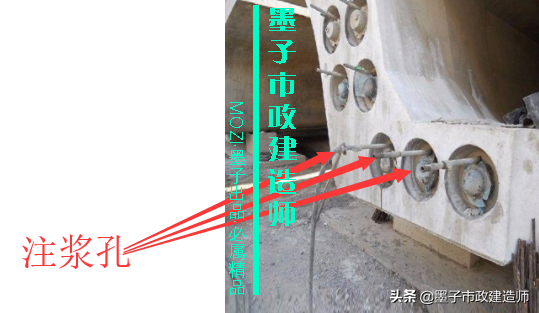

▼注浆孔位置
▼锚垫板位置
（二）验收规定
（1）锚具、夹具及连接器进场验收时，应按出厂合格证和质量证明书核査其锚固
性能类别、型号、规格、数量
，确认无误后进行：①
外观检査
、②
硬度检验③静载锚固性能试验
。

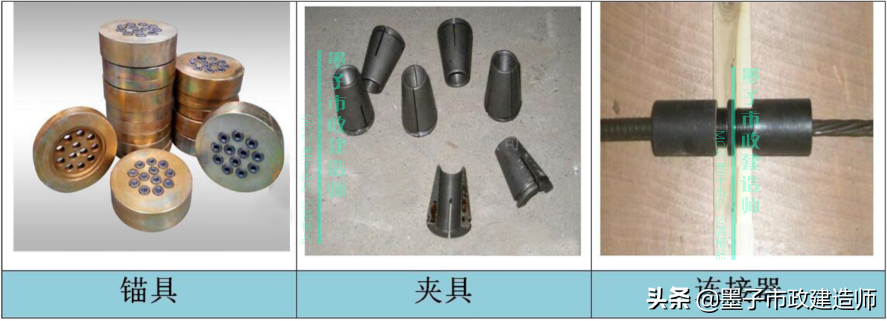

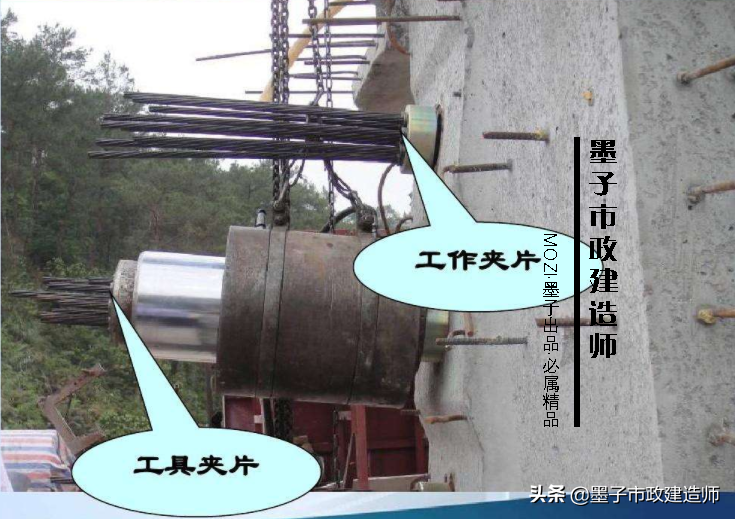

▼锚具、夹具、
连接器
★墨子口诀：性外硬
（2）验收应分批进行，批次划分时，同一种材料和同一生产工艺条件下生产的产品可列为同一批量。
锚具、夹片应以不超过1000套为一个验收批（即500对，与连接器配套）。
连接器的每个验收批不宜超过500套。
1）外观检査
从每批锚具（夹片或连接器）中抽取10%且不少于10套，进行外观质量和外形尺寸检查。所抽全部样品表面均不得有裂纹，尺寸偏差不能超过产品标准及设计图纸规定的尺寸允许偏差。当有一套不合格时，另取
双倍数量
的锚具重做检查，如仍有一套不符合要求时，则逐套检查，合格者方可使用。
2）硬度检验
从每批锚具（夹片或连接器）中抽取5%且不少于5套进行硬度检验。对硬度有要求的零件做硬度试验，对多孔夹片式锚具的夹片，每套至少抽取5片，每个零件测试3点，其硬度应在产品设计要求范围内。有一个零件不合格时，则应另取
双倍数量
的零件重做检验，仍有一件不合格，则应对该批产品逐个检査，合格者方可使用。
（3）静载锚固性能试验
对
大桥、特大桥
等重要工程、质量证明资料不齐全、不正确或质量有疑点的锚具，在通过外观和硬度检验的同批中抽取6套锚具（夹片或连接器）， 组成3个预应力筋锚具组装件，由具有
相应资质的专业检测机构
进行静载锚固性能试验。如有一个试件不符合要求时，则应另取
双倍数量
的锚具（夹具或连接器）重做试验，如仍有一个试件不符合要求时，则该批产品
视为不合格品
。
☆注意区分钢绞线，钢丝，钢筋的检测

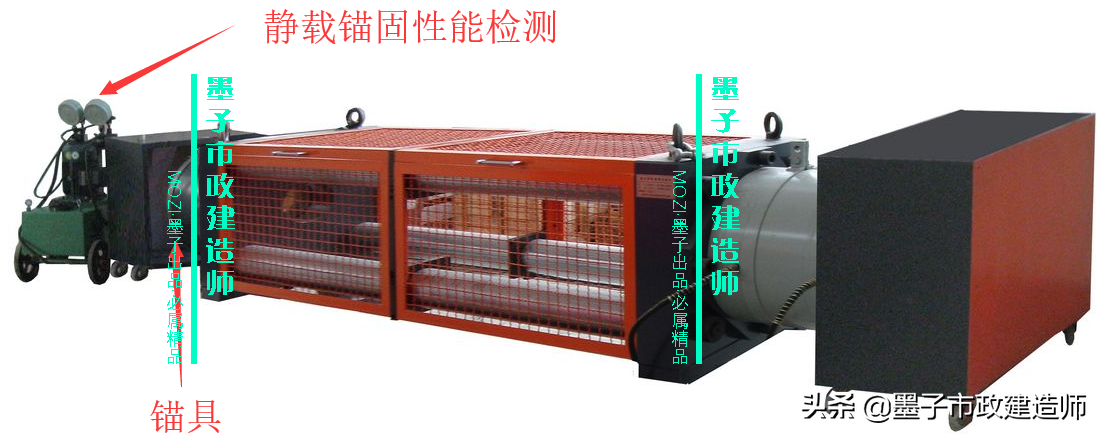

▼静载锚固性能检测
对用于
中小桥梁的锚具
（夹片或连接器）进场验收，其静载锚固性能可由锚具
生产厂提供试验报告
。
三、预应力混凝土配制与浇筑
（一）配制
（1）预应力混凝土应
优先采用硅酸盐水泥、普通硅酸盐水泥
，
不宜使用矿渣硅酸盐水泥
，不得使用
火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥
。粗骨料应采用碎石，其粒径宜为5〜25mm。
（2）混凝土中的
水泥用量不宜大于550kg/m3
。
（注意，案例题会变相地考，比如计算，比如问你配合比合理不等等）
（3）混凝土中严禁使用含
氯化物
的外加剂及引气剂或引气型减水剂。
（4）从各种材料引入混凝土中的氯离子最大含量不宜超过水泥用量的
0.06%
。
（氯离子多，就容易腐蚀钢筋，必须严格控制）
超过0.06%时，宜采取
①掺加阻锈剂、②增加保护层厚度、③提高混凝土密实度
等防锈措施
。
（二）浇筑
（1）浇筑混凝土时，对预应力筋锚固区及钢筋密集部位，应加强振捣。

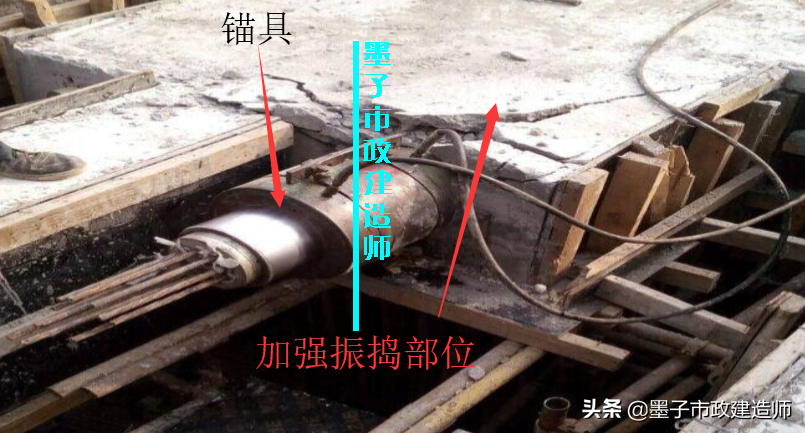

▼加强振捣部位
（2）对先张构件应避免振动器碰撞预应力筋，对后张构件应
避免振动器碰撞
预应力筋的管道。
（3）混凝土施工尚应符合1K412014的有关规定。
四、预应力张拉施工
（一）基本规定
（1）预应力筋的张拉控制应力必须符合
设计
规定。
（2）预应力筋采用
应力控制
方法张拉时，应以
伸长值进行校核
。
实际伸长值与理论伸长值的差值
应符合设计要求；设计无要求时，实际伸长值与理论伸长值之差应控制在
6%
以内。否则应
暂停张拉，待査明原因
并采取措施后，方可继续张拉。
（3）预应力张拉时，应先调整到初应力（σ0)，该初应力宜为张拉控制应力（σcon)的10%〜15%，
伸长值应从初应力时开始量测
。
（4）预应力筋的锚固应在张拉控制应力处于稳定状态下进行，锚固阶段张拉端预应力筋的内缩量，不得大于设计要求或规范规定。
（二）先张法预应力施工

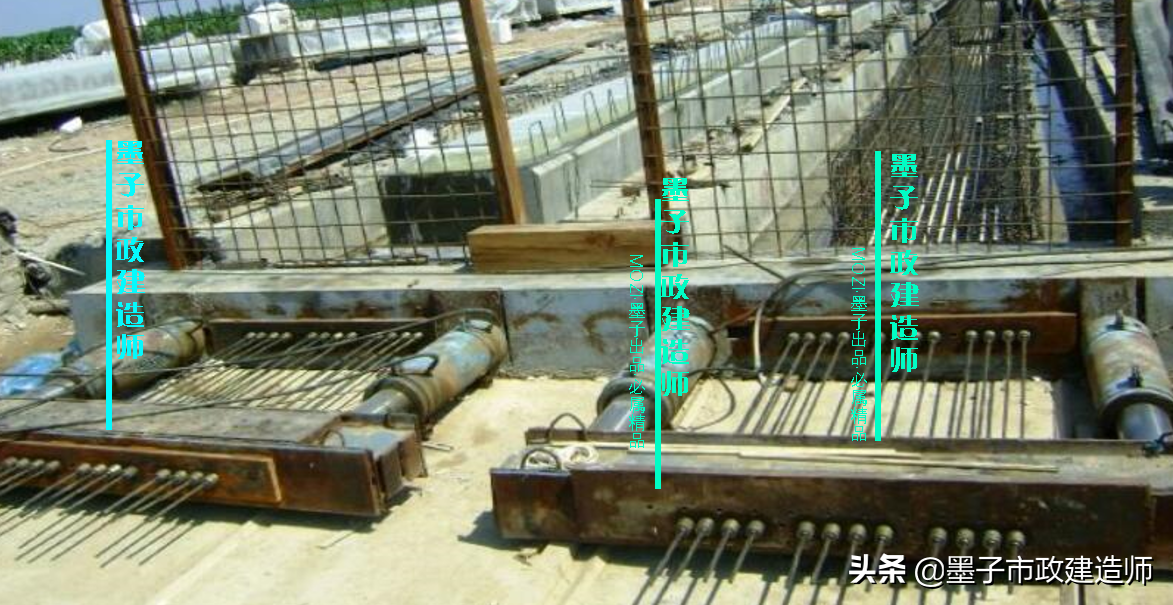

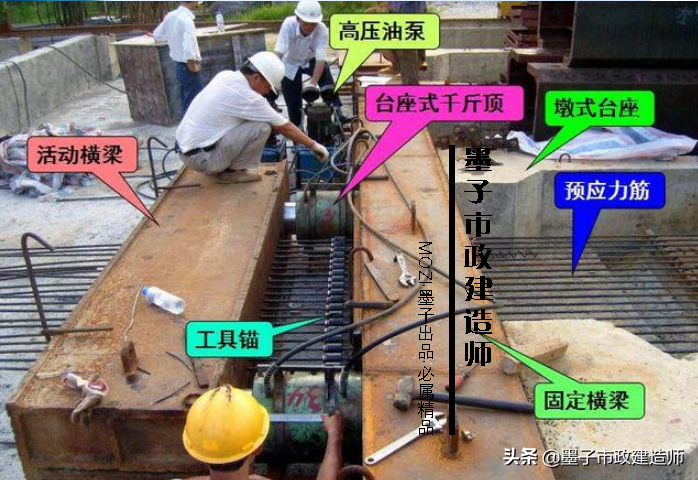

▼先张法施工现场
▼张拉台座

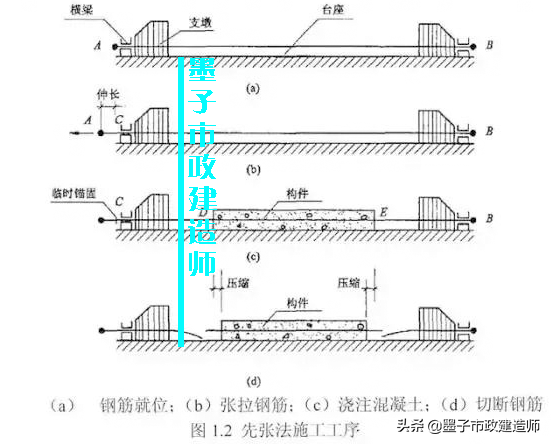

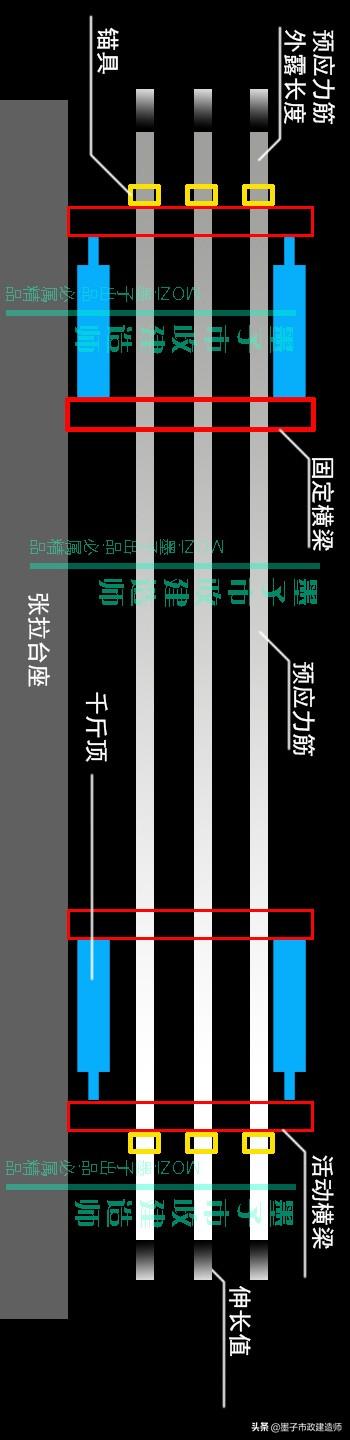

▼先张法施工工序

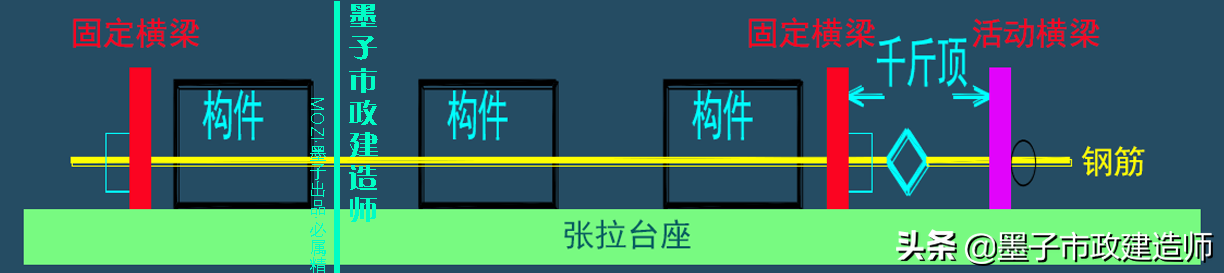

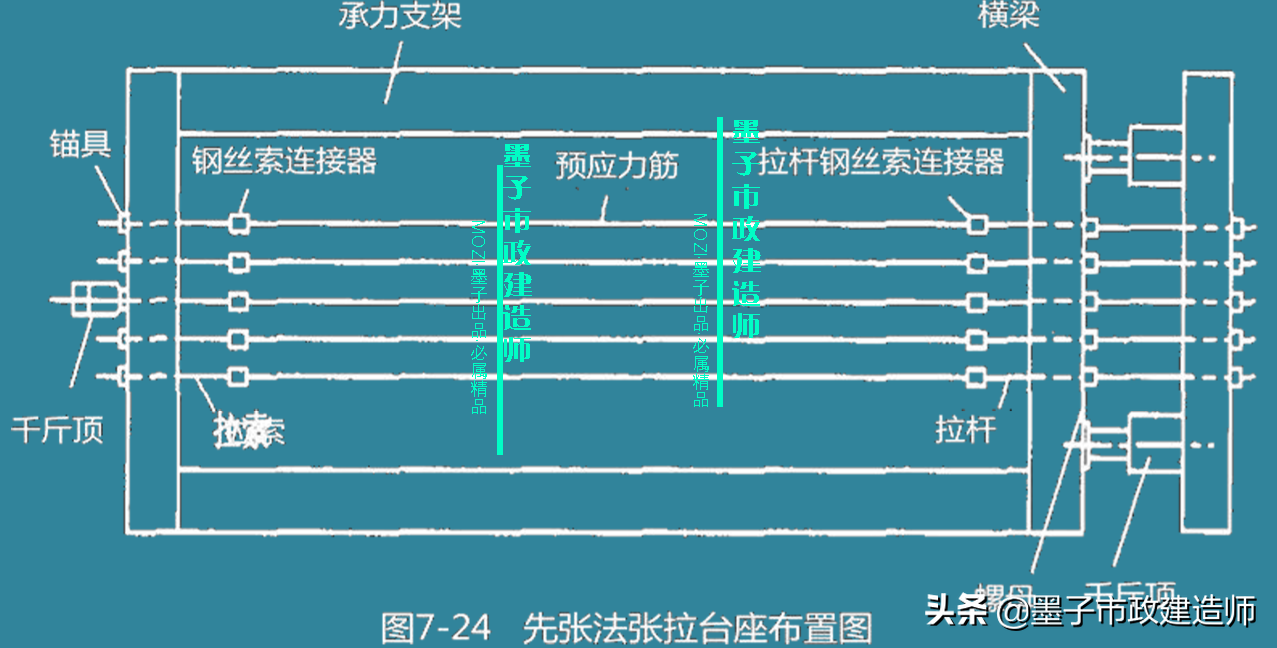

▼张拉台座平面布置
（1）张拉台座应具有足够的强度和刚度，其抗倾覆安全系数不得小于1.5，抗滑移安全系数不得小于1.3。张拉横梁应有足够的刚度，受力后的最大挠度不得大于2mm。锚板受力中心应与预应力筋合力中心一致。
▼先张法工作简图
（2）
预应力筋连同隔离套管
应在钢筋骨架完成后一并穿入就位。就位后，
严禁使用电弧焊
对梁体钢筋及模板进行切割或焊接。
隔离套管
内端应堵严。

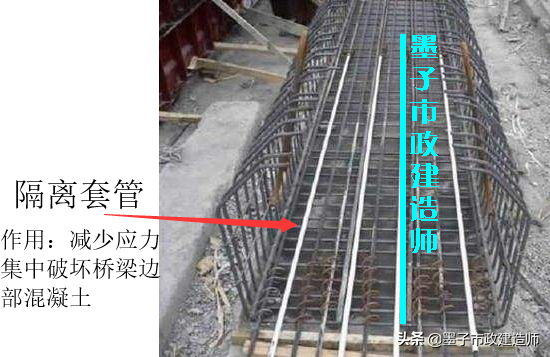

▼隔离套管
（3）同时张拉
多根预应力筋
时，各根预应力筋的
初始应力应一致
。张拉过程中应使活动横梁与固定横梁始终保持平行。

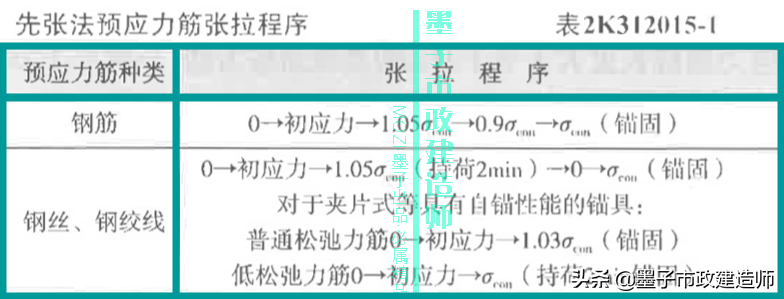

（4）张拉程序应符合设计要求，设计未要求时，其张拉程序应符合表1K412015-1的规定。张拉钢筋时，为保证施工安全，应在超张拉放张至0.9σcon时安装模板、普通钢筋及预埋件等。
注：①表中σcon为张拉时的控制应力值，包括预应力损失值；
②张拉钢筋时，为保证施工安全，应在超张拉放张至0.9σcon时安装模板、普通钢筋及预埋件等。

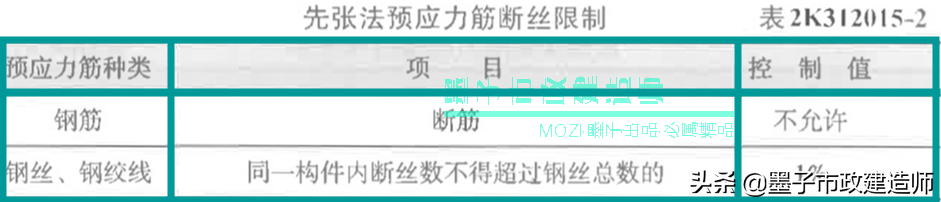

（5）张拉过程中，预应力筋的
断丝、断筋数量
不得超过表1K412015-2的规定。
（6）放张预应力筋时混凝土强度必须符合设计要求，设计未要求时，不得低于强度设计值的75%。放张顺序应符合设计要求，设计未要求时，应分
阶段、对称、交错地放张
。放张前，应将限制位移的模板拆除。
（三）后张法预应力施工

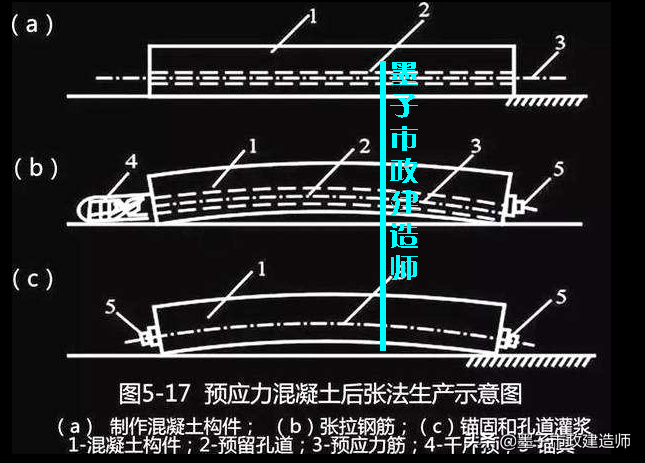

▼后张法施工生产简图
▼后张法张拉设施以及构建
（1）预应力管道安装应符合下列要求：
1）管道应采用
定位钢筋
牢固地定位于设计位置。

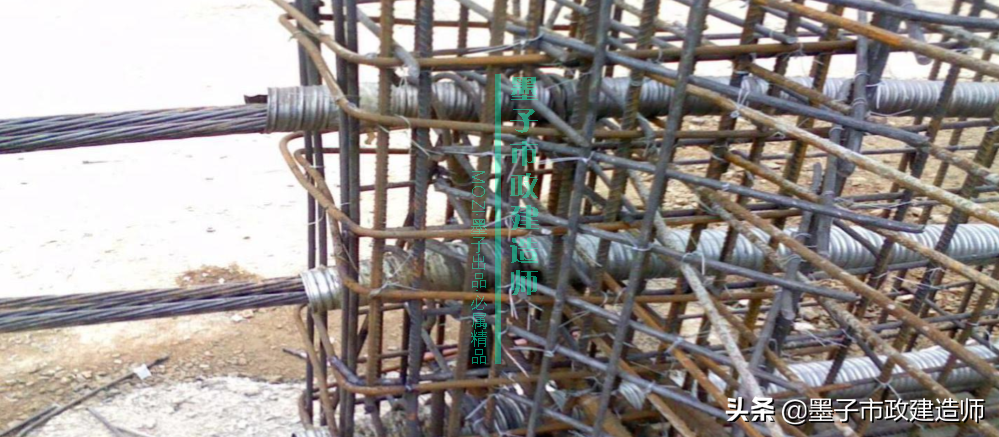

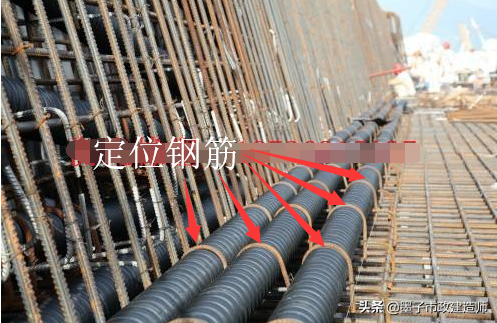

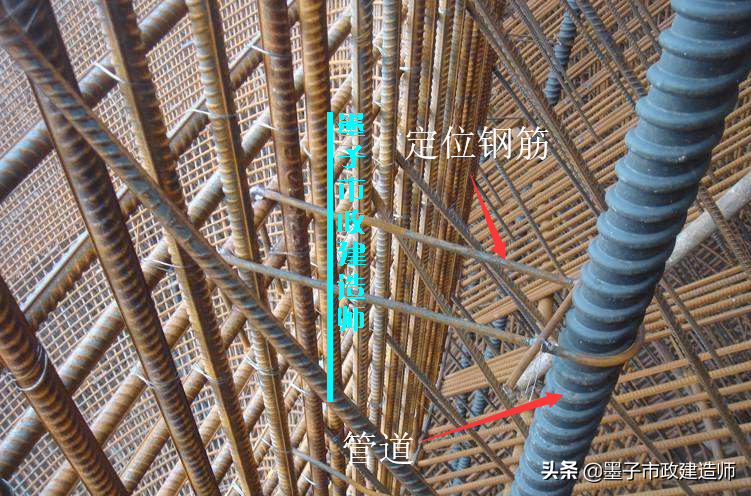

▼后张法张拉管道定位钢筋
▼后张法张拉管道定位钢筋
2）

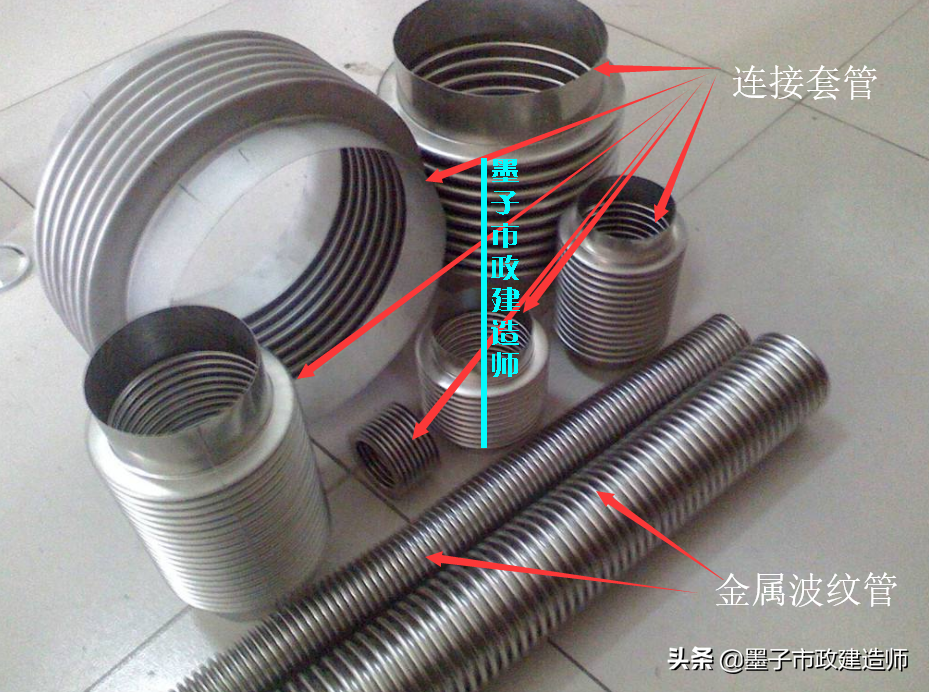

金属管道接头
应采用
套管连接
，连接套管宜采用
大一个直径型号
的
同类管道
，且应与金属管道
封裹严密
。
▼后张法张拉管道连接套管
3）管道应留
压浆孔
与
溢浆孔
；曲线孔道的
波峰
部位应留
排气孔
；在
最低部
位宜留
排水孔
。
（波峰，说明不止一处）

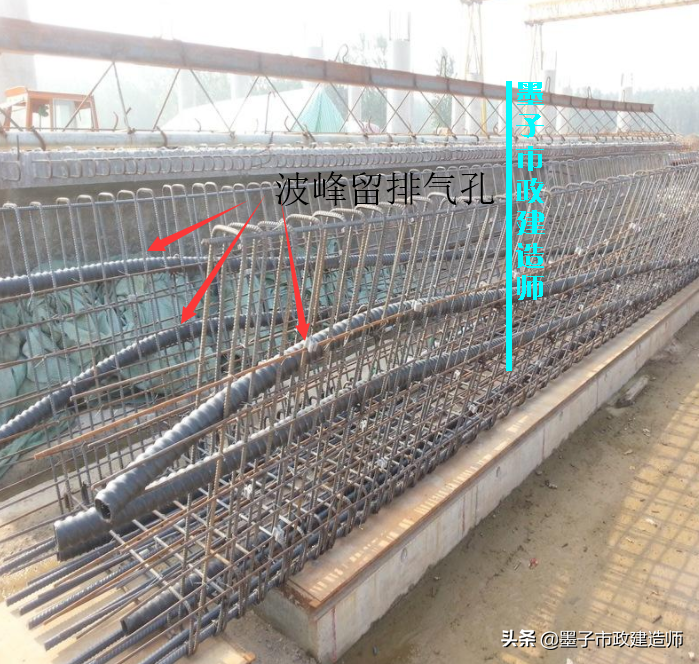

▼后张法管道排气孔位置
4）管道安装就位后应
立即通孔检査
，发现堵塞应及时
疏通
。管道经检査合格后应及时将其端面封堵，防止杂物进入。
5）管道安装后，需在其附近进行
焊接
作业时，必须对管道采取保护措施
（防止焊接作业余渣跑进管道）。

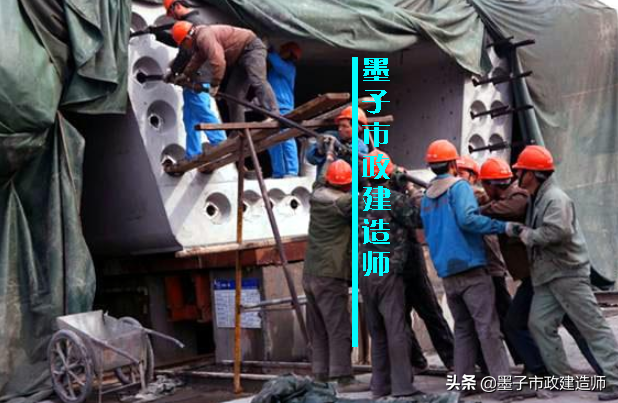

▼后张法张拉现场
（2）预应力筋安装应符合下列要求：
1）
先穿束后浇混凝土时
，浇筑混凝土之前，必须检査管道并确认完好；浇筑混凝土时应定时
抽动、转动预应力筋
。
2）
先浇混凝土后穿束
时，浇筑后应立即
疏通管道
，确保其畅通。
▼穿束

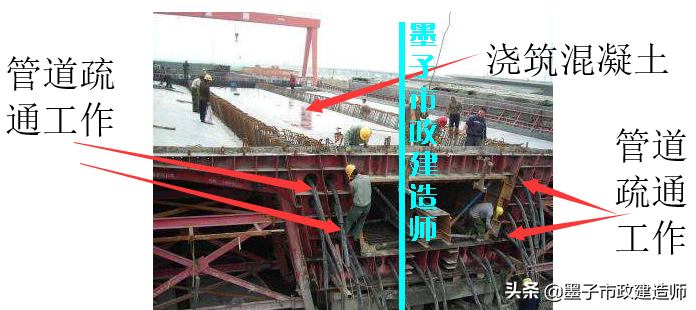

▼浇筑后管道疏通
3）混凝土采用
蒸汽养护
时，养护期内
不得装入预应力筋（因为高温蒸汽容易腐蚀钢筋）
。

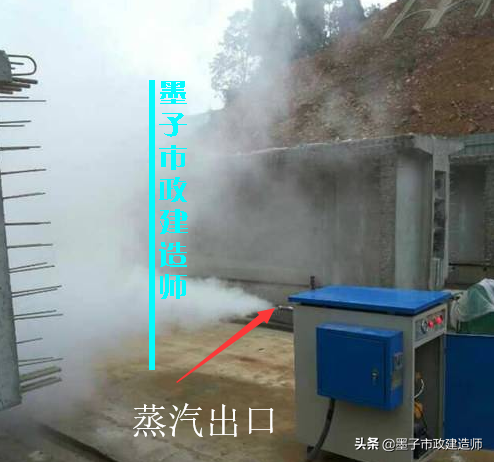

▼蒸汽养护
4）穿束后至孔道灌浆完成应控制在下列时间以内，否则应对预应力筋采取防锈措施:
空气湿度大于70%或盐分过大时，7d；
空气湿度40%〜70%时，15d；
空气湿度小于40 %时，20d。
5）在预应力筋附近进行
电焊
时，应对预应力筋采取
保护措施
。
（3）预应力筋张拉应符合下列要求：
1）混凝土强度应符合设计要求，设计未要求时，不得低于
强度设计值的75%
；且应
将限制位移的模板拆除后
，方可进行张拉。

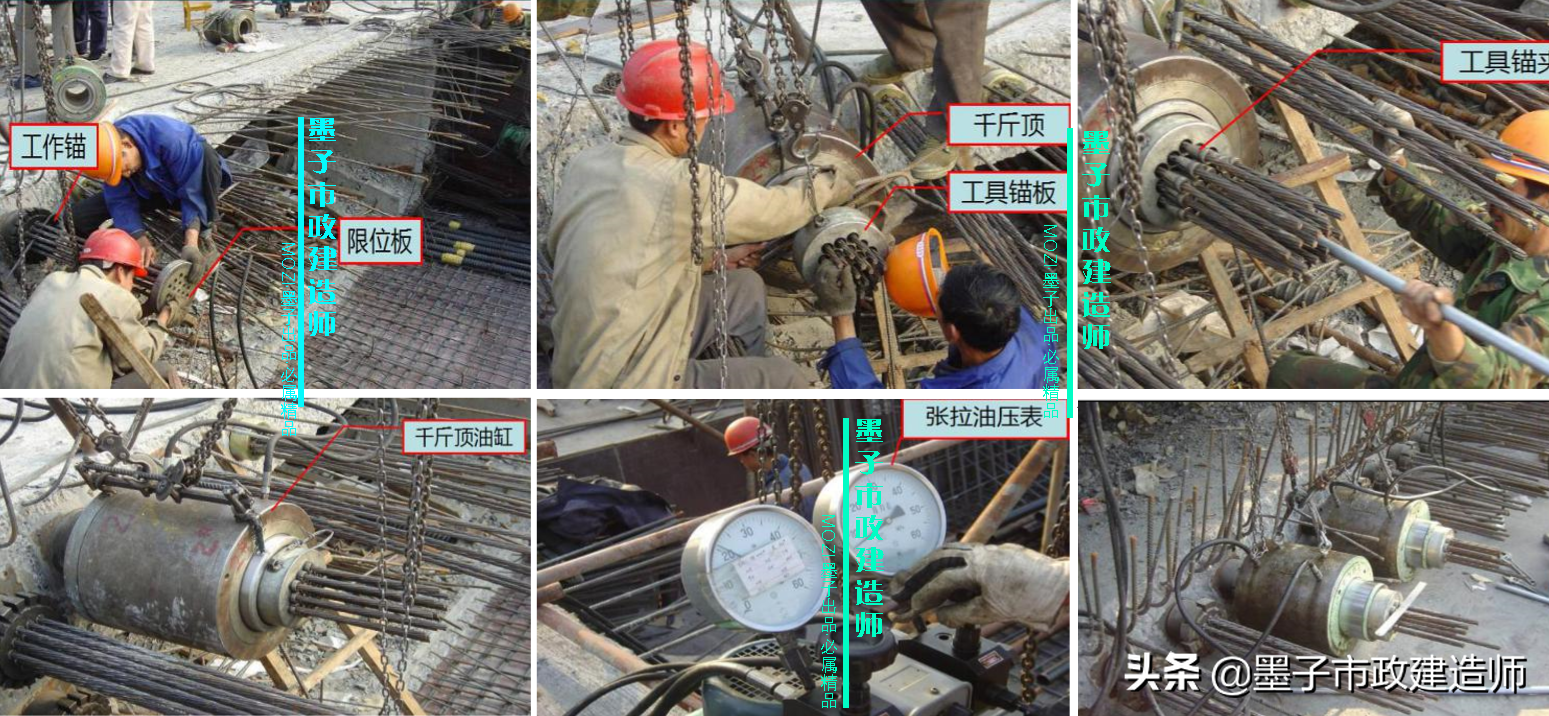

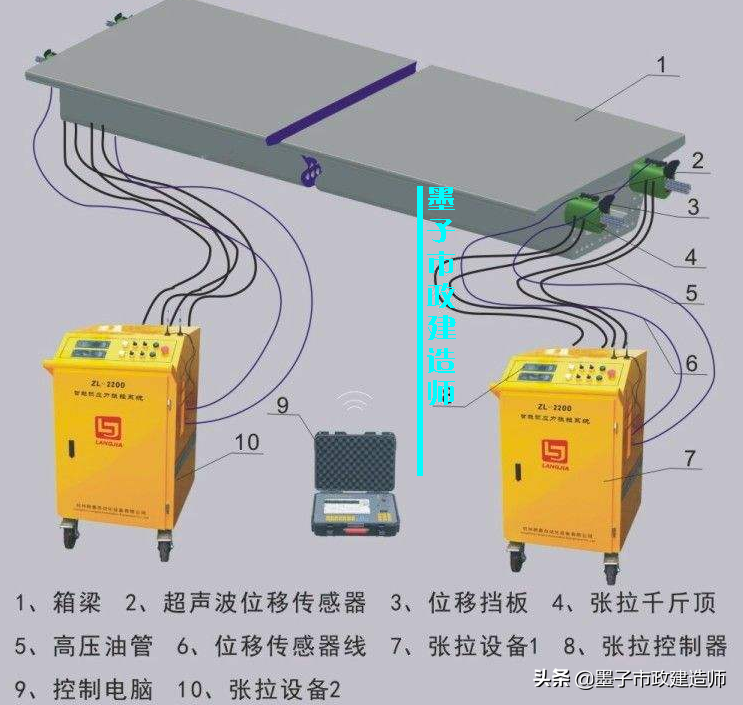

▼预应力张拉的一些设备
2）预应力筋张拉端的设置应符合设计要求。
当设计未要求时，应符合下列规定：▕
曲线预应力
筋或
长度大于等于25m
的
直线预应力筋
，宜在
两端张拉
；
长度
小于25m 的直线预应力筋
，可在
一端张拉
。
当同一截面中有多束一端张拉的预应力筋时，张拉端宜
均匀交错地设置
在结构的两端。
3）张拉前应根据设计要求对孔道的
摩阻损失
进行实测，以便
确定张拉控制应力值
，并确定预应力筋的
理论伸长值
。
4）预应力筋的张拉顺序应符合设计要求。当设计无要求时，可采取
分批、分阶段
对称张拉。宜先
中间，后上、下或两侧
。
（保证受力平衡）
■（2016 年二级单选 5）
关于预应力钢铰线张拉的说法，错误的是(D)。
A.长 20m 梁直线预应力钢绞线可采用一端张拉方式
C.构件混凝土强度不得低于设计值的 75％
C.当设计无要求时，张拉顺序可采用对称张拉
D.工作人员可站在张拉千斤顶后面随时观察张拉情况

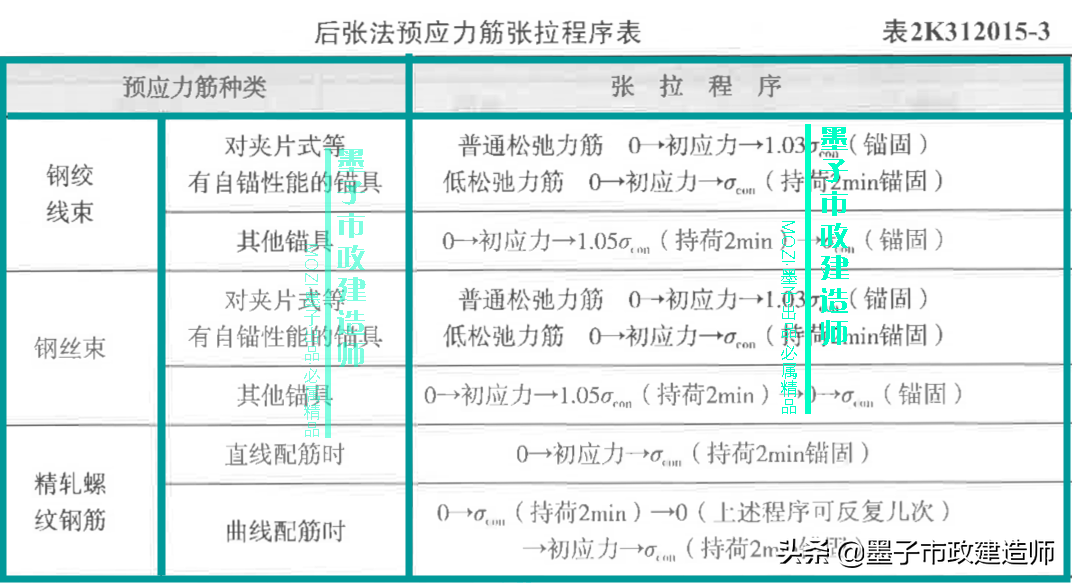

5）预应力筋张拉程序应符合表1K412015-3的规定。
注：①表中σcon为张拉时的控制应力值，包括预应力损失值；
②梁的竖向预应力筋可一次张拉到控制应力，持荷5min锚固。

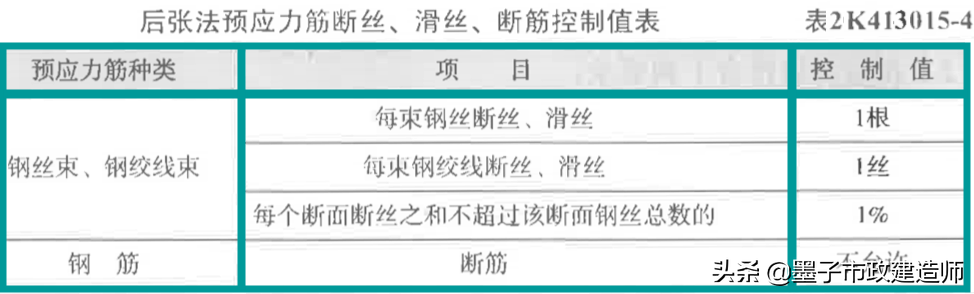

6）张拉过程中
预应力筋断丝、滑丝、断筋
的数量不得超过表1K412015-4的规定。
注：①钢绞线断丝系指单根钢绞线内钢丝的断丝；
②超过表列控制数量时，原则上应更换。当不能更换时，在条件许可下，可采取补救措施，如提高其他钢丝束控制应力值，应满足设计上各阶段极限状态的要求。
（4）张拉控制应力达到
稳定后
方可锚固。锚具应用封端混凝土保护，当需较长时间
外露
时，应采取
防锈蚀措施
。锚固完毕经检验合格后，方可切割端头多余的预应力筋。
（四）孔道压浆
（1）预应力筋张拉后，应及时进行孔道压浆，
多跨连续
有连接器的预应力筋孔道，应
张拉完一段灌注一段
。孔道压浆宜采用
水泥浆
。水泥浆的强度应符合设计要求，设计无要求时不得低于
30MPa
。

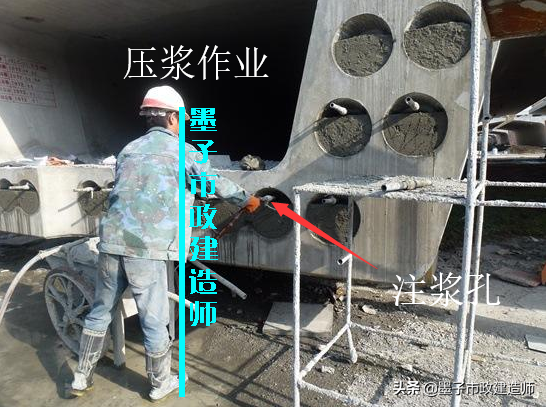

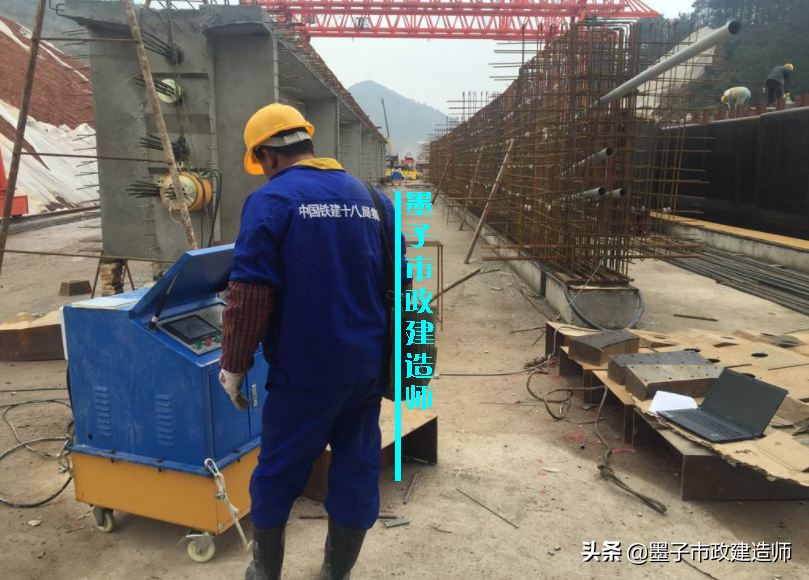

▼压浆作业
（2）压浆后应从检査孔抽查压浆的
密实情况
，如有不实，应及时处理。压浆作业，每一工作班应留取不少于
3组砂浆试块，标养28d
，以其
抗压强度
作为水泥浆质量的评定依据。

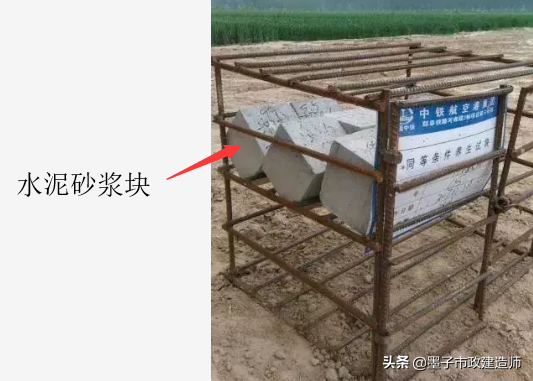

▼标养水泥砂浆试块
（3）压浆
过程
中及压浆后
48h
内，结构混凝土的温度不得低于
5℃
，否则应采取保温措施。当白天气温高于
35℃
时，压浆宜在
夜间
进行。
（也就是说灌注砂浆以及养护时，温度不能太高或者太低，不然影响它的强度）
（4）埋设在结构内的锚具，压浆后应及时浇筑
封锚混凝土
。封锚混凝土的强度等级应符合设计要求，不宜低于结构混凝土强度等级的
80%
，且不低于
30MPa
。
（注意区别封锚混凝土与灌注砂浆的要求）

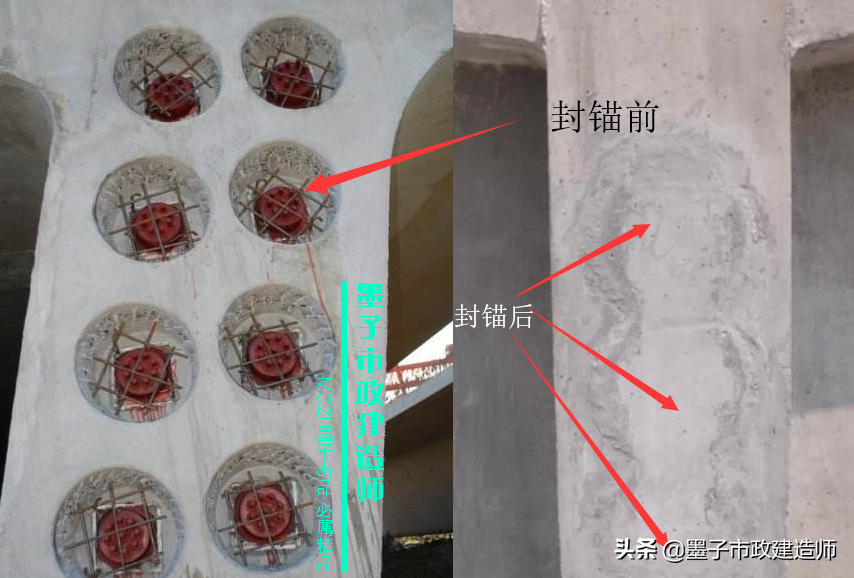

▼封锚前后
（5）孔道内的水泥浆强度达到设计要求后方可
吊移预制构件
；设计未要求时，应不低于
砂浆设计强度的75%
。

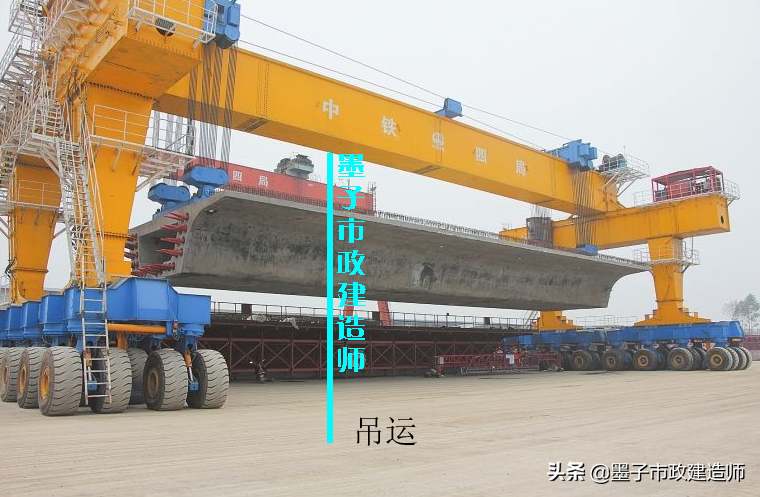

▼构建调运
·······································
